激光復合沖折彎鈑金自動化生產線
激光切割單元主要由上下料裝置、激光切割機、交互工作臺等組成;從多列庫中取出板材進行切割加工,由上下料裝置進行分揀,再存儲到貨架上。
激光切割自動上下料系統主要由八大部分組成,各部分的主要功能如下:
-
上下料系統主架。根據行程距離,由機架與傳動導向組成。
-
上下料機構。實現上料與下料的相關動作以及上下提料動作。
-
上下料系統橫梁。帶動上料吸盤與下料叉在主架上運行實現不同位置???。
-
激光切割機組??膳渲?臺及2臺以上高功率激光切割機,進行板材的加工作業。
-
安全防護網。對于工作人員進行保護。
-
電動原料臺。原材料的放置平臺,可沿軌道運行,方便增加原料。
-
電動成品臺。成品工件的放置平臺,利用軌道運輸方便移走的成品工件。
-
料盤部分。主要由結構主架、料叉機構、真空吸盤組、傳動機構以及其他感應元件組成。
優勢有兩大點
在折彎激光自動化單元中,鈑金通過特殊切割工藝和板材移動平臺的自動上下料激光切割機來完成加工,自動分選堆垛,自動處理廢料。
機械手折彎單元無縫銜接鈑金加工,通過地面移動軌道,來完成托舉、送料、翻轉、折彎等勞動強度大的折彎過程,節約人工成本及其他不必要的外圍開支,并提高機器的使用率和生產效率。

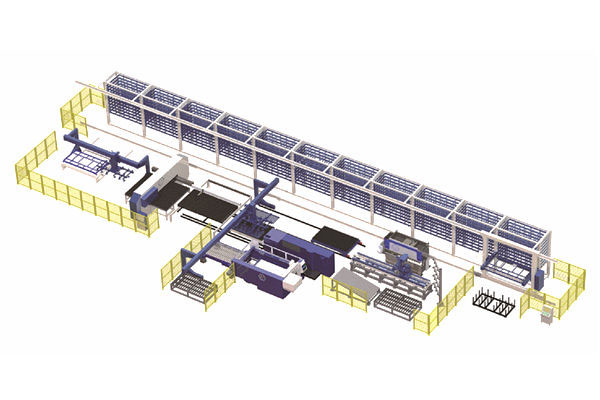

激光復合沖折彎自動化生產線: 聯排庫 + 單梁桁架 + 激光切割(激光復合沖)+ 機器人自動折彎單元
