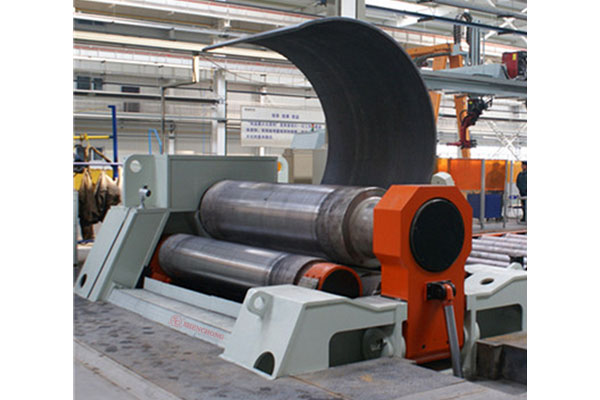

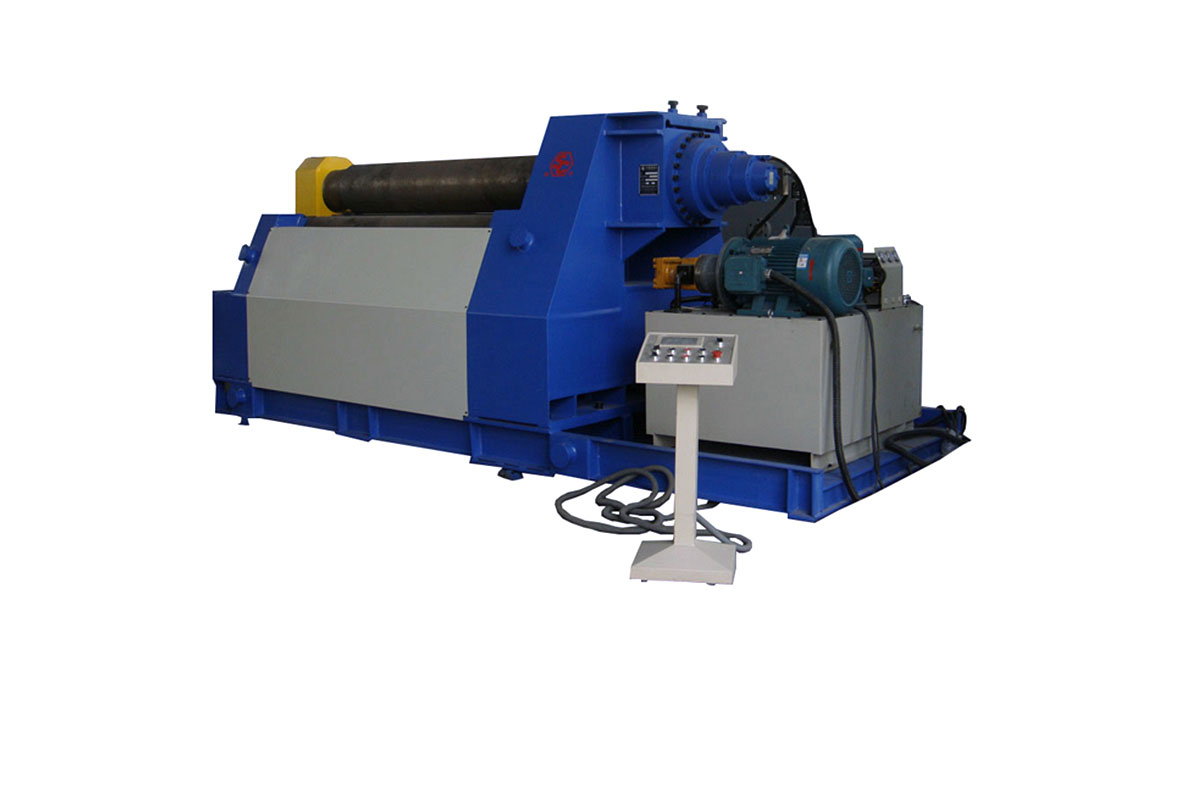

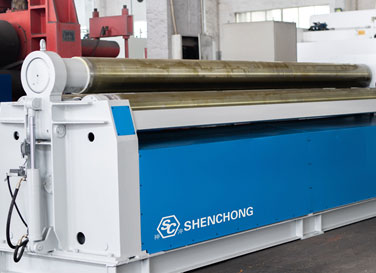

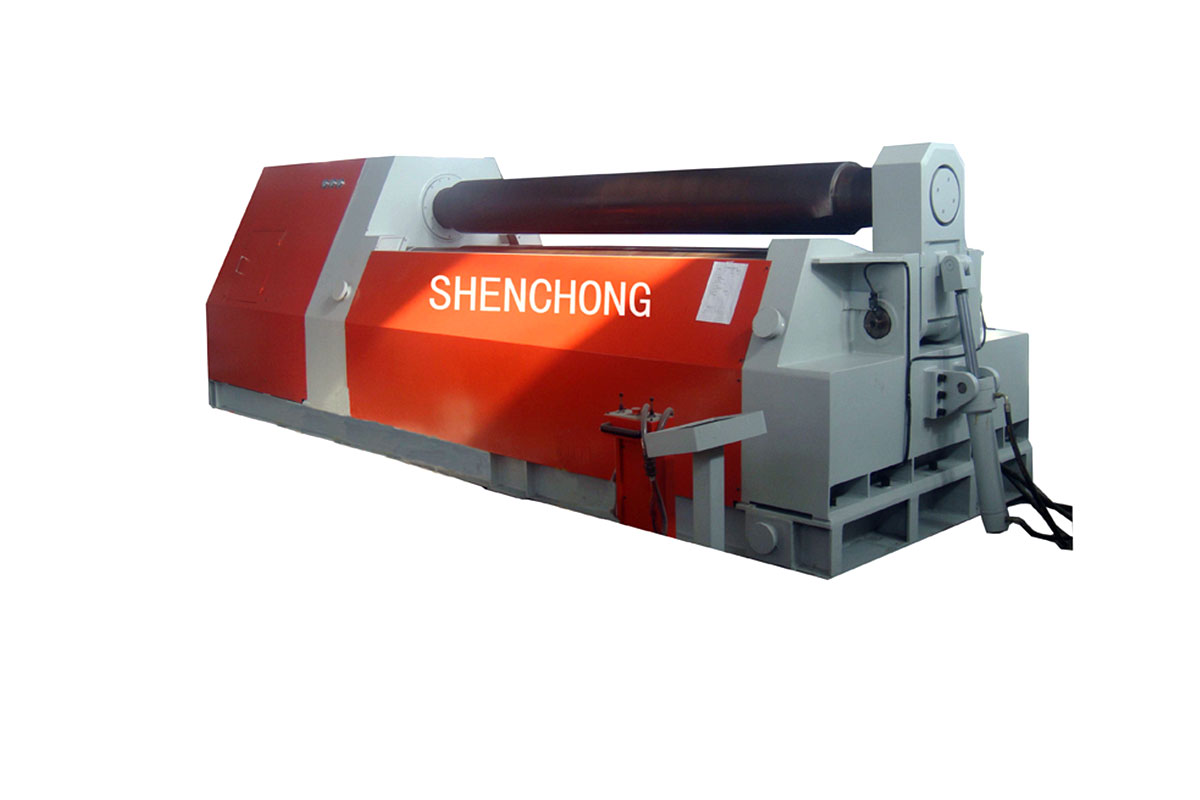

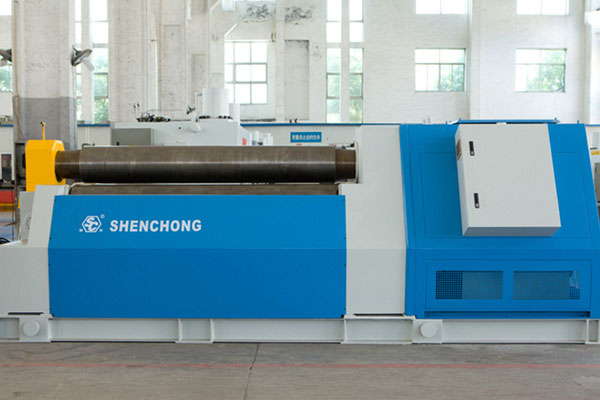

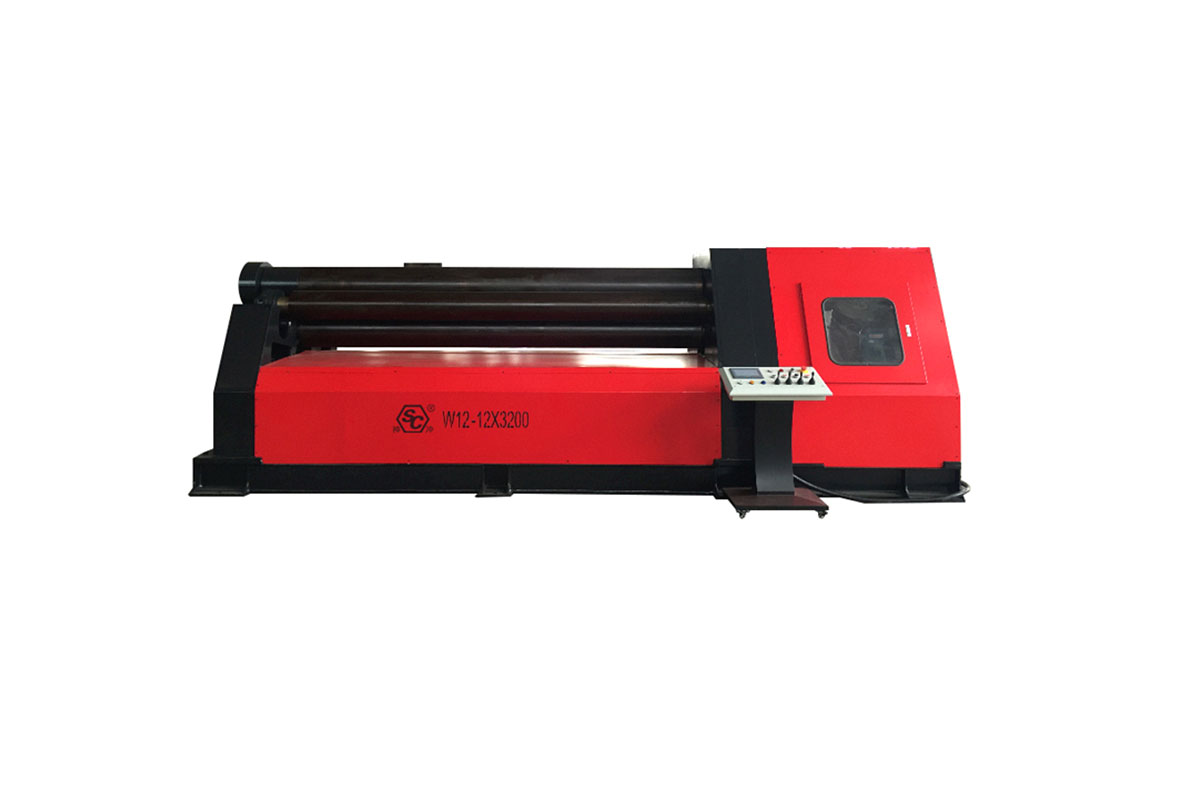

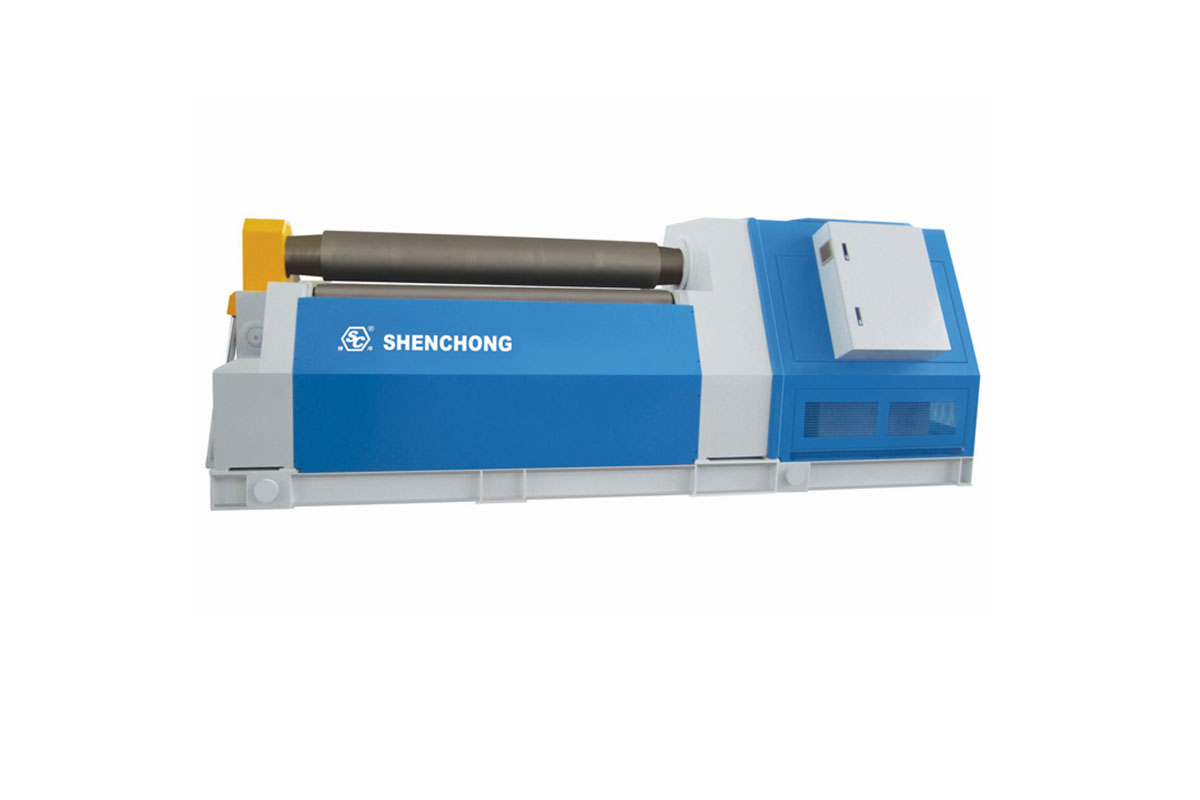

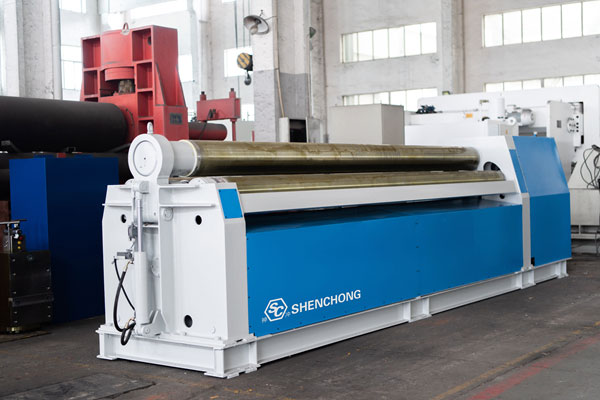

四輥數控卷板機是金屬板材彎曲，校正機械，專用于金屬板材的成形彎曲工作。該機一次上料能完成板材端部的預彎及卷制筒形、弧形工件，還可以對金屬板材進行粗略的整形工作。廣泛適用于造船、鍋爐、航空、橋梁、水電、化工、金屬結構及機械制造等行業。
-
上輥為主動輥，下輥和側輥為從動輥，轉動是靠鋼板和各輥間的磨擦力帶動。
-
上輥位置固定只作旋轉運動,不作升降位移運動。
-
下輥和側輥可升降移動，均由其左右兩端油缸使其上、下移動。
-

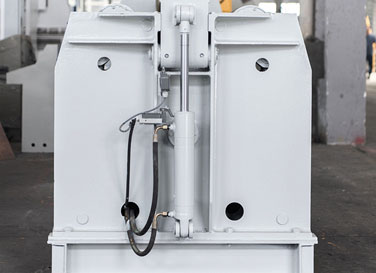

上輥前側軸承體的翻轉、復位，靠油缸進行。
-
各輥軸承體和油缸均裝于左、右兩端的機架內。
-
左右機架是四輥卷圓機的主體，采用焊接結構，安裝在整體焊接底座上，全部操作均在操作臺上進行。
-
該四輥卷板機與對稱三輥卷板機比較，它可以不借助其它設備模具，直接預彎板材端部，而且剩余直邊較小;
-
與非對稱式三輥卷板機比較，它可以不使板材調頭，而卷成工件。
-
不僅提高了效率，保證了工件質量，而且工藝簡單，操作方便，減輕工人的勞動強度。
主傳動機構
-
該四輥卷板機的上輥為主傳動輥，液壓馬達以一定速比的減速裝置帶動輥軸，使輥軸以每分鐘約4米的線速度轉動，從而完成鋼板進料等動作。
輔助機構
-
下輥及兩側輥的升降，倒頭的傾倒與復位，以上均采用液壓傳動，下輥及側輥兩端可同時升降，亦可單獨升降。
-
輥?zhàn)觾啥说纳滴恢迷诓僮髋_(tái)上可準確顯示出來。
液壓系統
-
采用獨立的液壓泵站由油泵電機、液壓閥組、管路輔助件等組成。
-
由電機帶動泵輸出壓力油，為保證油液清潔，在油泵油口處設有濾油器，從油泵出來的壓力油首先進入調壓系統，調定壓力，然后通過通道塊，經三位四通換向閥通向油缸。
-
液壓泵站系統制作嚴格按照國標、行標執行，布置合理。
-
充分考慮高效節能、減少浪費，減少發熱源。
-
系統獨立，適當?shù)穆?lián)接點采用專業密封膠，杜絕滲漏現象，維修、維護方便。
-
其中液壓泵、液壓閥均選用著名品牌系列、油缸為專業液壓油缸廠定制生產的配套產品，管路布置簡潔、泄漏少，維護調試方便。
-
各輥升降同步系統由PLC控制，通過液壓閥(電磁換向閥、節流閥、液控單向閥)及位移傳感器檢測反饋，自動調整，同步精度很高。
電控系統
-

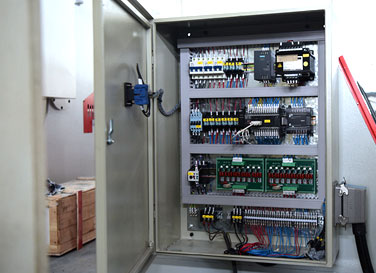

電控系統由電控柜、操作控制臺、手持式控制盒。本機控制電器(包括PLC)均安裝在配電柜內。
-

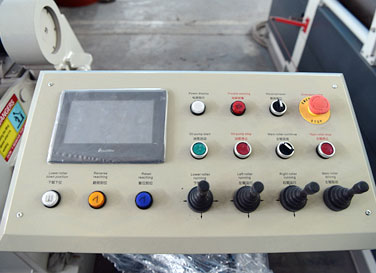

采用觸摸屏顯示和操作，操作方便。主電路采用三相380V/50Hz交流電，電機具有短路過熱保護。
-
主要原器件采用施耐德產品。嚴格按照國家標準制作，結構布置合理，具有必要的安全保護措施。
用途說明
-
四輥卷板機是金屬板材彎曲，校正機械，專用于金屬板材的成形彎曲工作。
-
該機一次上料能完成板材端部的預彎及卷制筒形、弧形工件，還可以對金屬板材進行粗略的整形工作。
-
廣泛適用于造船、鍋爐、航空、橋梁、水電、化工、金屬結構及機械制造等行業。
設備的主要特長
-
本設備輥升降、倒頭翻轉均由液壓油缸來執行。全部操縱采用NC電氣集中控制，操作方便，數字顯示醒目直觀。
-
輥升降位移量以及卷制參數均通過屏幕數字顯示，具有板厚、卷制直徑、材料特性輸入后自動計算出合適的工作輥位置顯示在觸摸屏上供用戶參考。
-
同時，還具有PLC各輸入輸出的狀態顯示，使維護更加方便。
