上輥萬能式三輥卷板機上輥可以上下、水平移動，上輥上下移動來改變彎曲板材曲率，上輥前后移動用來改變上輥對兩下輥軸心線垂直面對稱位置，實現板材端部彎曲和滿足各種彎曲所需的工藝要求。
-
在生產過程中不需要壓力機等附加設備，一次上料后不需要掉頭即可完成板材兩端部的預彎及成型功能，也可用于成型工件的校正。
結構特性
-
上輥萬能式三輥卷板機同時具備預彎及卷圓雙重功能，其結構主要有整體底座，翻倒側機架，固定側機架、工作輥、支撐輥裝置、主傳動裝置、上輥移動裝置、翻倒裝置、液壓泵站、電控系統等部件組成。
-
整機結構緊湊可靠，維護方便，上輥的上下移動及上輥水平移動均設有數字顯示裝置，因而操作方便，控制準確。
-
上輥倒頭的翻轉、復位均由油缸來執行，上輥的平衡通過卸料裝置來完成，從而使卸料更為方便。
-
兩下輥為主動輥，位置固定，由主電機經主減速器減速后，經輸出軸齒輪傳動至設在下輥二端的齒輪使下輥轉動，減速機輸入軸伸出端設有制動裝置，當板料被上下輥夾住，板料與工作輥之間產生摩擦力，使板料運動，通過三輥與金屬板相接觸的三個切點構成弧度，使平板彎曲，調整上輥的壓下量，可達到所需弧形或圓柱形工件曲率半徑。
-
上輥為從動輥，依靠工作輥面與鋼板間的摩擦力，使其旋轉，其上下移動由二端頂部液壓缸驅動。
-
上輥前后水平移動則是由制動電機經一對V形帶輪傳動至副減速機輸入軸再由減速機二側輸出軸經聯軸器傳動至軸承座中蝸輪副，通過蝸輪中的螺母旋轉，使絲桿及與之相連接的水平移動軸向前或向后作水平移動，從而帶動固定側及翻倒側機架連同上輥一起向前或向后水平移動。
-
在機器的翻倒側機架一端，設有一個翻倒油缸當卷制工作結束后，上輥移動至中間位置并上升到預定高度，翻倒油缸動作，使翻倒側機架翻倒，卸下工件后，翻倒油缸再動作使翻倒側機架恢復，至此一個工作循環結束。
性能特點
上輥可以上下、水平移動，上輥上下移動用來改變彎曲板材曲率，上輥前后移動用來改變上輥對兩下輥軸心線垂直面對稱位置，實現板材端部彎曲和滿足各種彎曲所需的工藝要求，在生產過程中不需壓力機等附加設備，一次 上料后不需調頭即可完成板材兩端部的預彎及成型彎曲功能，以及用于成型工件的校正。
自由地設定直邊長度，上輥直接加壓預彎,能夠完成高精度的端部預彎。
上輥呈鼓形狀，下輥左右平移配合調節，連續彎曲，從薄板到厚板這- -廣泛的范圍內能夠卷制理想的制品。
具有卷制O型、U型、多段R、輔助錐簡裝置，可以卷制一定范圍的錐筒。O型彎曲:后方彎曲方式; U型彎曲:前方彎曲方式;多段R彎曲:組合式方式。
上輥通用
-
水平方向可調，預彎，成品精度超高
-
多種彎曲形狀，修正成型工件形狀，無需額外設備
-
帶CNC控制器的液壓結構
-
在常溫下彎曲管狀、弧形或錐形工件
-

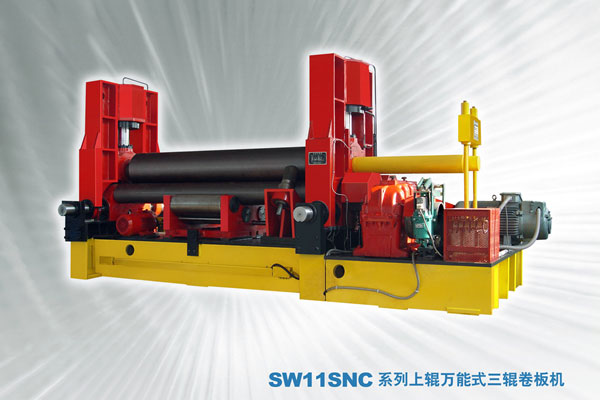

SW11SNC上輥萬能三輥卷板機是大厚板(一般>16×2000)折彎的好選擇
-
上輥通用三輥可用于制造風電塔、石油管道、壓力容器等
優點和區別：
-
三輥卷板機上輥可升降，改變板材曲率。
-
上輥水平方向移動，可改變上輥與兩下輥軸線垂直面的對稱位置，滿足板端彎曲等金屬彎曲的工藝要求。
-
萬能三輥卷板機可同時完成板材兩端預彎和整形，無需回程。
-
上輥三輥卷板機由數控系統控制。
-
端面預彎精度高，成品超精度
-
各種彎曲形狀。常溫下彎管形、弧形或錐形工件
-
校正成形工件的形狀
-
生產過程中，不需要額外的設備
上輥萬向三輥卷板機組成：
-
上輥和下輥
-
軸承和密封件
-
機器主框架和側框架
-
主電機和輔助電機
-
主減速器和輔助減速器
-
帶觸摸屏和位移傳感器(旋轉編碼器)的PLC可編程控制器
-
電氣元件
-
液壓元件：泵、閥、油缸
應用：
-
更適合厚金屬板軋制
-
上輥萬能三輥卷板機在常溫下將鋼板卷成圓筒、圓錐、多R、U、R型。
-
適用于圓形、錐形罐體等零件的加工、軋制
-
三輥卷板機是石油、化工、水泥、造船、鍋爐、航空、水利、輸變電塔等機械設備制造行業必備的設備。
