定位精度: +0.05mm
-
送料速度: 500mm/s
-
有效定位尺寸: 1500/2500//3000/3500mm
-
采用伺服電機，精密滾珠絲桿直線導軌，氣動夾鉗裝置。
-
剪切角較小，剪切力較大，扭曲變形小，機架強度高，刀口直線度好
-
刀片間隙極均勻，上、下刀片之間的磨損減少，刀片的使用壽命長
-
剪切端面質量高，毛刺較小，剪切端面的垂直度，直線度誤差較小
無錫神沖高精度剪板機高精度范圍在0.03mm/m， 激光焊拼的要求不能超過0.1mm，神沖剪切的板材適合做激光拼焊。激光拼焊對剪切下來的板材直線度要求非常高，普通剪板機精度遠遠達不到要求，神沖高精度剪板機單邊剪切度只有0.03mm，遠大于激光焊拼的要求。因此成為汽車鈑金激光無熔劑拼焊的優質精剪供應商。
采用最新電腦技術，具有結構緊湊，功能齊全等特點，為：
-
剪板機的后擋料行程控制
-
刀口間隙大小控制
-
剪切角度的變化控制
-
剪切行程控制 提供一套獨特的解決方案
-
后擋料軸控制方式，伺服電機控制后擋料行程，后擋料的結構為直線導軌、滾珠絲杠，后擋料板為大小頭，便于剪切角變化之后能擋住被剪切的材料。
-
電腦通過直線編碼器反饋數據控制剪切角度，通過電腦控制剪切行程
-
電腦內有剪切角和刀口間隙材料表，根據材料表電腦控制刀口間隙調節量
-
法國施耐德電器工作穩定無故障
-
刀架板直線度可調，刀片精度高，上下左右可以任意調換
-
工作臺為y型結構，具有自動補償功能，剪切精度更高
-
機床是六點式無間隙滾動摩擦，剪切精度高
-
集成式液壓閥組，穩定可靠
-

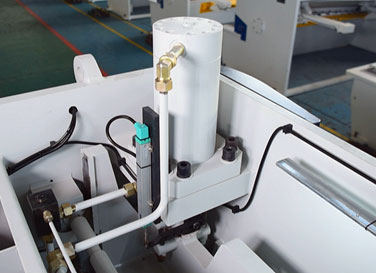

蓄能器回程，剪切時刀架體運行平穩，剪切回程轉換無液壓沖擊聲
-
進口卡套接頭，確保液壓管道工作穩定流暢

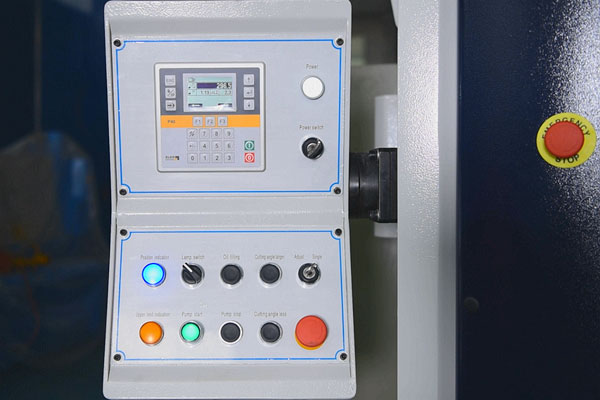

ELGO數控系統功能：
-
高清晰LCD顯示屏
-
操作簡單 目標值的輸入簡單方便；剪切角和刀口間隙、剪切行程，零件計數。各軸的目標值、當前值和件數均被顯示在屏幕上。這些編碼器輸入端在模擬模式下運行。對后擋料可進行編程。
-
人工微動操作
-
單次運行
-
程序存儲器 可以控制1000個程序句。
-
數字變速輸出端
-
模擬輸出端
-
電腦系統內有剪切角和刀口間隙材料表
電控系統由電控柜、操作控制臺、手持式控制盒。本機控制電器（包括PLC）均安裝在配電柜內。采用觸摸屏顯示和操作，操作方便。主電路采用三相380V/50Hz交流電，NC控制輸入電路采用24V直流電，控制輸出回路采用220V/50Hz交流電。一臺主電機驅動下輥旋轉，一臺電機驅動上輥水平移動，一臺電機驅動一套液壓泵站，具有短路過熱保護。主要原器件采用施耐得產品。嚴格按照國家標準制作，結構布置合理，具有必要的安全保護措施。
